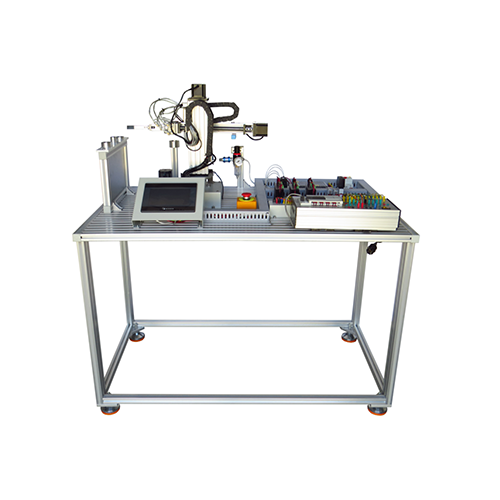

MR114M Учебный стенд API Research Workbench для мехатроники. Оборудование для профессионального обучения.
1. Обзор продукта
1.1 Обзор
Это учебное устройство в основном состоит из различных типов промышленных датчиков, пневматических блоков управления, электрических переключателей, программируемых логических контроллеров ПЛК, человеко-машинного интерфейса и т. д. Механическая платформа для мехатронного оборудования, состоящая из других рабочих станций. В ходе соответствующих экспериментов вы можете ознакомиться с рабочими характеристиками приводов пневматических систем. Используя систему управления движением ПЛК Mitsubishi, сенсорный экран и методы связи с ПЛК и т. д., студенты могут развивать соответствующие знания и навыки, подходящие для высших профессиональных, профессионально-технических, средних профессиональных училищ и техникумов. Обучение и оценка навыков.
1.2 Характеристики
(1) Учебная платформа изготовлена из алюминиевого сплава. Дно имеет регулируемую по высоте ножку, которая легко регулируется и обеспечивает устойчивость конструкции. Каждый модуль привода установлен на основании, которое просто в использовании и устойчиво к повреждениям. (2) Блок управления ПЛК выполнен в виде подвесного блока. Питание, входы и выходы ПЛК выведены на панель через клеммы безопасности, а экспериментальная проводка подключена через безопасную и надежную тестовую линию K2.
(3) Он органично сочетает в себе такие технологии, как механическая технология (включая пневматическую), сенсорная технология, управление ПЛК и коммуникационные сети, отражая особенности современного производственного процесса. Общая структура открыта и разборная, что позволяет легко заменять модули. Состав модулей определяется принципом наличия производительных функций и интегрированных обучающих функций, что позволяет легко выбирать необходимые модули во время обучения или соревнований.
(4) Клеммы ввода/вывода модуля ПЛК ведущей и ведомой станций учебно-оценочного устройства подключены к различным командным переключателям, фотоэлектрическим выключателям, датчикам и индикаторным элементам через клеммную колодку. 2. Технические характеристики
(1) Входное электропитание: однофазное трёхпроводное переменное напряжение 220 В ±10%, 50 Гц
(2) Размеры: 1250 мм × 760 мм × 1340 мм
(3) Общая мощность: <1,5 кВА
(4) Вес: <100 кг
(5) Рабочие условия: температура окружающей среды от -10°C до +40°C, относительная влажность <85% (25°C) 3. Состав комплектующих
3.1 Блок питания
Входной разъём питания расположен в распределительной коробке на тренировочной платформе и подключен к европейской вилке. Питание системы контролируется автоматическим выключателем защиты от утечек тока.
3.2 Тренировочный стол
(1) Тренировочная платформа состоит из основания из алюминиевого сплава с регулируемой по высоте ножкой в нижней части, что обеспечивает удобную регулировку высоты, прочность конструкции и элегантный внешний вид.
(2) Аксессуары
Слева направо: USB-диск, сетевой кабель и кабель для программирования ПЛК.
Блок
Воздушный компрессор
4. Список экспериментов
(1) Эксперимент по отладке пневматического приводного механизма, управляемого электромагнитным клапаном.
(2) Эксперимент по установке программного обеспечения MITSUBISHI.
(3) Эксперимент по настройке и программированию программного обеспечения Mitsubishi.
(4) Эксперимент по простой программе ПЛК Mitsubishi.
(5) Эксперимент по связи между ПЛК Mitsubishi и сенсорным экраном HMI Weiluntong.
(6) Эксперимент по управлению движением шагового двигателя, управляемого ПЛК Mitsubishi.
(7) Эксперимент по позиционированию трёхкоординатного роботизированного манипулятора (манипулятора), управляемого ПЛК Mitsubishi.
(8) Эксперимент по финишной обработке и сборке роботизированного манипулятора (манипулятора), управляемого ПЛК Mitsubishi.
(9) Эксперимент по проверке сигналов датчиков системы управления движением манипулятора.
(10) Автоматически запускаемые эксперименты.
