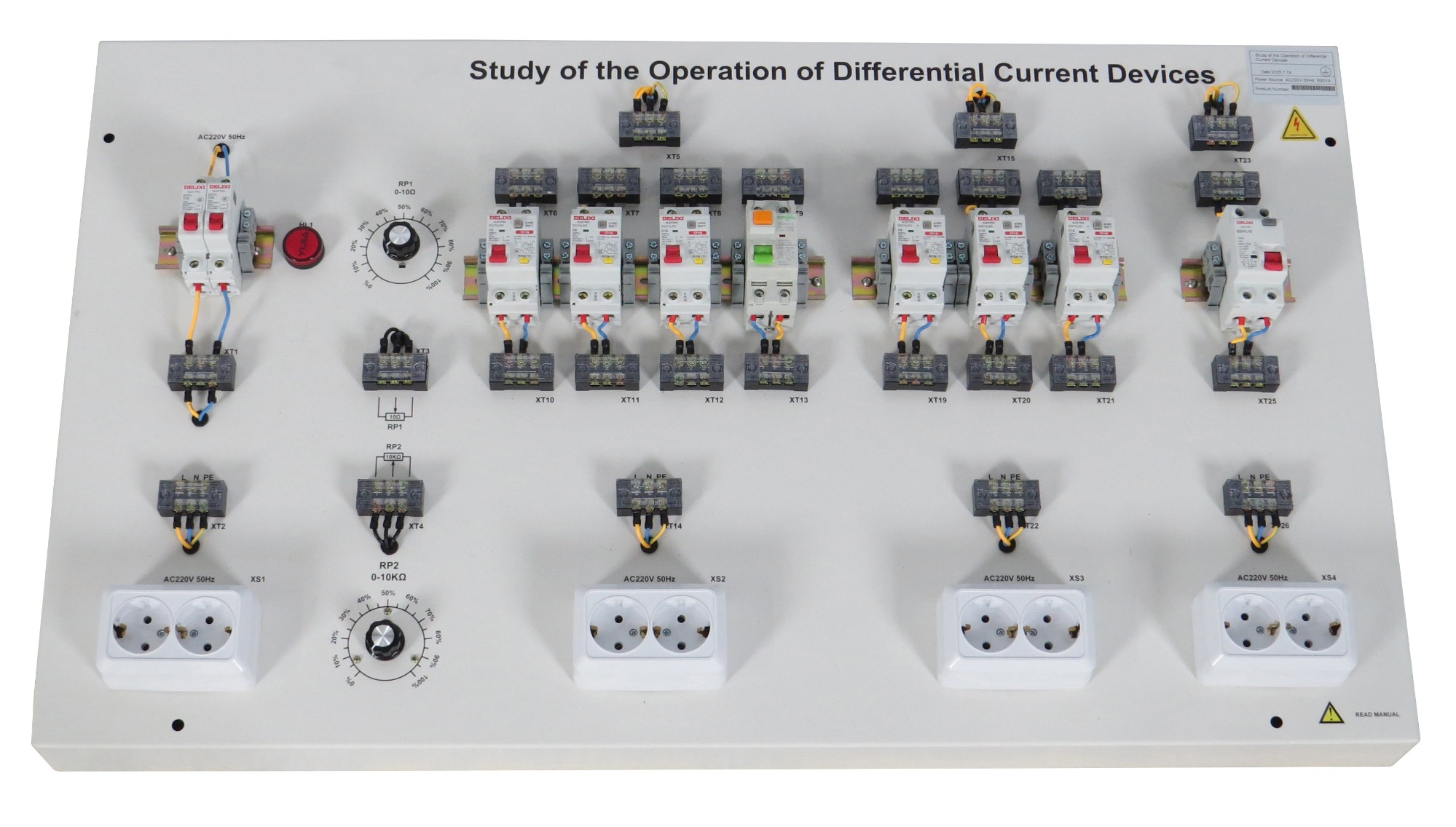

MR603E Изучение работы дифференциальных токовых устройств. Учебное лабораторное оборудование. Демонстрационное оборудование. Лаборатория электромонтажа.
1. Введение в продукт
1.1 Описание продукта
Этот комплект предназначен для обучения электриков, тестирования электрических систем и сценариев проверки безопасности. Он имитирует путь тока утечки через дисковый резистор 10 кОм и запускает защитные действия в сочетании с несколькими типами автоматических выключателей утечки для точного воспроизведения и проверки защитных механизмов в опасных ситуациях, таких как короткие замыкания и утечки.
1.2 Характеристики продукта
(1) Время срабатывания защиты от утечки ≤ 0,1 секунды (при 30 мА).
(2) Высокая безопасность.
2. Технические характеристики
2.1 Технические параметры
Параметры электропитания: однофазное трехпроводное переменное напряжение 220 В ±5% 50 Гц
2.2 Габариты и вес
Габариты: 950 мм x 75 мм x 550 мм
Вес: <30 кг

3. Названия компонентов и описание функций изделия
3.1 Основные части изделия
№
Наименование
Количество
1
Главный выключатель питания
2
2
Автоматический выключатель
8
3
Дисковый резистор
2
4
Европейская розетка
4
3.2 Аксессуары изделия
№
Наименование
Количество
1
Французский/европейский сетевой шнур, двухконтактный, с разъемом типа «елочка», 16 А
1
2
Провод BVR, 0,75 х, желтый, 10 м
1
3
Провод BVR, 0,75 х, синий, 10 м
1
4
Провод BVR, 0,75 х, двухцветный, 10 м
1
4. Список учебных экспериментов по продукту (подробности см. в руководстве по экспериментам)
(1) Эксперимент по защите от утечки тока через автоматический выключатель
